TR 2B VIS

Doppelgehrungssäge – 350 mm Sägeblätter – 3 PS-Motoren – mit digitaler Maßanzeige

Mehr Infos

Mehr Infos

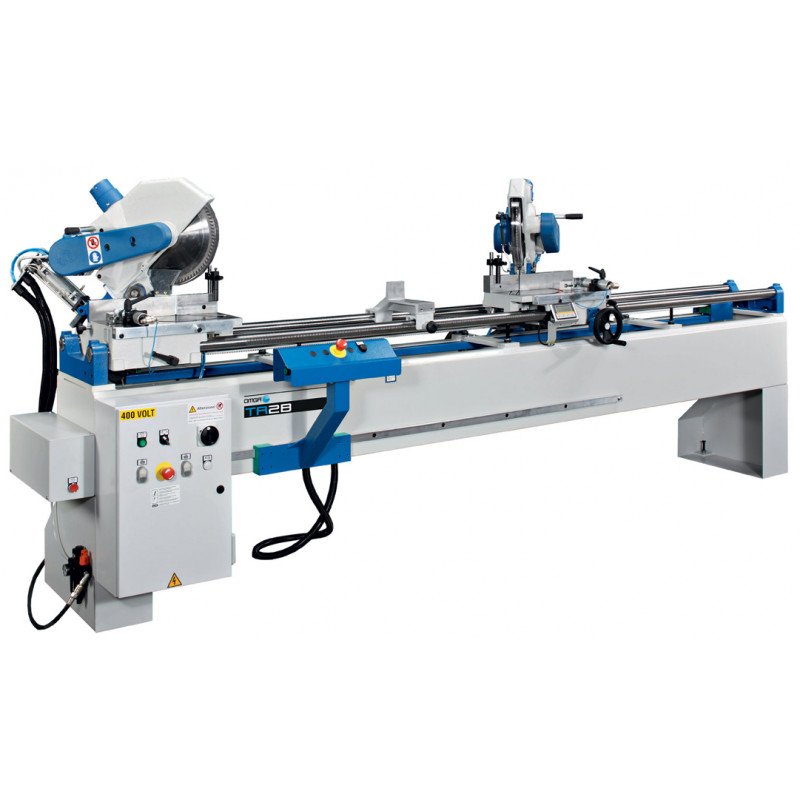

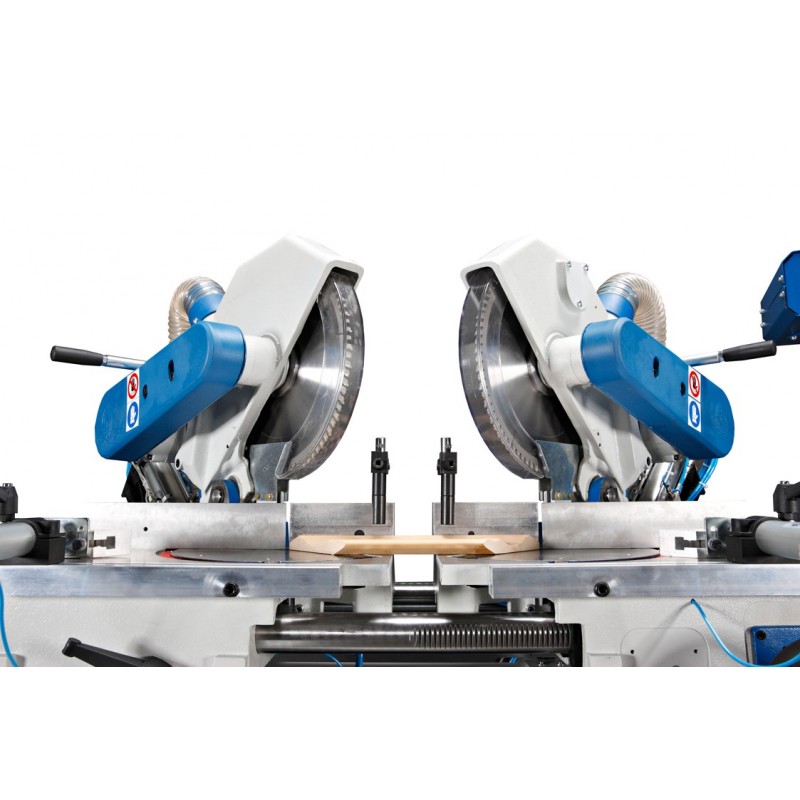

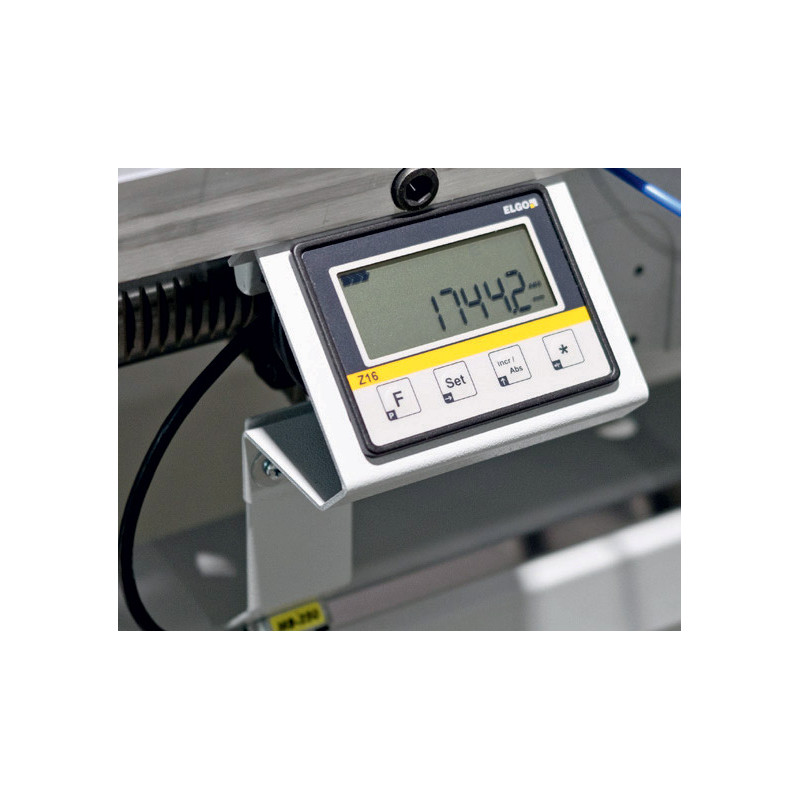

Doppelgehrungssäge mit einem festen und einem verstellbaren Aggregat. Manuelle Verstellung mit digitaler Maßanzeige. Das verstellbare Aggregat läuft auf Kugellagern. Pneumatische senkrechte und waagerechte Spannvorrichtungen sorgen während des Schnitts für den festen Halt des Werkstücks (CE-Ausführung). Rastpunkte für die Hauptwinkel. Der Bediener kann zwischen 3 Arbeitszyklen wählen: 1) Gleichzeitiger Aggregathub, 2) Alternierender Aggregathub, 3) Einzelschnitt. Große Auswahl an Optionen wie verschiedene Schnittlängen, Auflagen für kurze Teile. Auch in Ausstattung für Aluminium mit hydropneumatischem Hub und Minimalschmierung der Sägeblätter lieferbar.

Download literature

TR2A-TR2B-TR2BI_DE_04

Download (1.15M)

Technische Daten

TR 2B I INT VIS TR 2B TR 2A TRF 527
Max. Abstand zwischen den Aggregaten 2800 mm 2800 mm 2800 mm 2800 mm (4000 mm Opt.)
Min. Abstand zwischen den Aggregaten 600 mm 335 mm 225 mm 158 mm
Min. Abstand zwischen den Aggregaten 45° 600 mm 460 mm 385 mm 158 mm
Schnittkapazität 90 Grad 175 mm 170 mm 140 mm 55 mm
Schnittkapazität 45 Grad 115 mm 115 mm 102 mm 40 mm
Max. Schnitthöhe 120 mm 120 mm 90 mm 40 mm
Motorleistung 2 X 2,9 kW 2 X 2,2 kW 2 X 2,2 kW 2 X 1,18 kW
Max. Schnittleistung geneigt 175 mm N/A N/A N/A
Sägeblattbohrung 30 mm 30 mm 30 mm 30 mm
Sägeblattdurchmesser 370 mm (15") 350 mm 300 mm 8.5" (220 mm)
Spindeldrehzahl U/min 3000 giri/min 3000 giri/min 3000 giri/min 5000
Durchmesser Absauganschluss 2 x 80 mm 2 x 80 mm 2 x 80 mm 2 x 80 mm
Ungef. Verpackungsgewicht kg 800 Kg. 715 Kg. 650 Kg. 230 Kg.
Verpackungsabmessungen 3700 x 1200 x 1600 mm 3675 x 1500 x 1300 mm 3675 x 1450 x 1200 mm 3345 x 600 x 1400 mm
